ミニいじり9.4.1(ワイパー再修理)

ワイパーのパーキングスイッチを掃除して修理したのは前回のおハナシ。
ところがですナ、3日とたたないうちにまた止まらなくなりましてん。( ̄∀ ̄;)
前回は辛抱強く待っているとそのうち止まったのですが、今度は山本リンダ、「もうどうにも止まらない」です。
止める方法はただひとつ、エンジンをオフにする。
走っているときはできないので、信号待ちのときにアイドリングストップよろしくエンジンを切っていました。
修理は2度目なので、前回ほど時間はかからないと思いますが、この使い残しの蚊取り線香が燃え尽きるまでには作業を終えたいと思います。


蚊取り線香の横に置いているのが新しく買ったパーキングスイッチです。
今日は「チェンジニア」に徹するのだ。

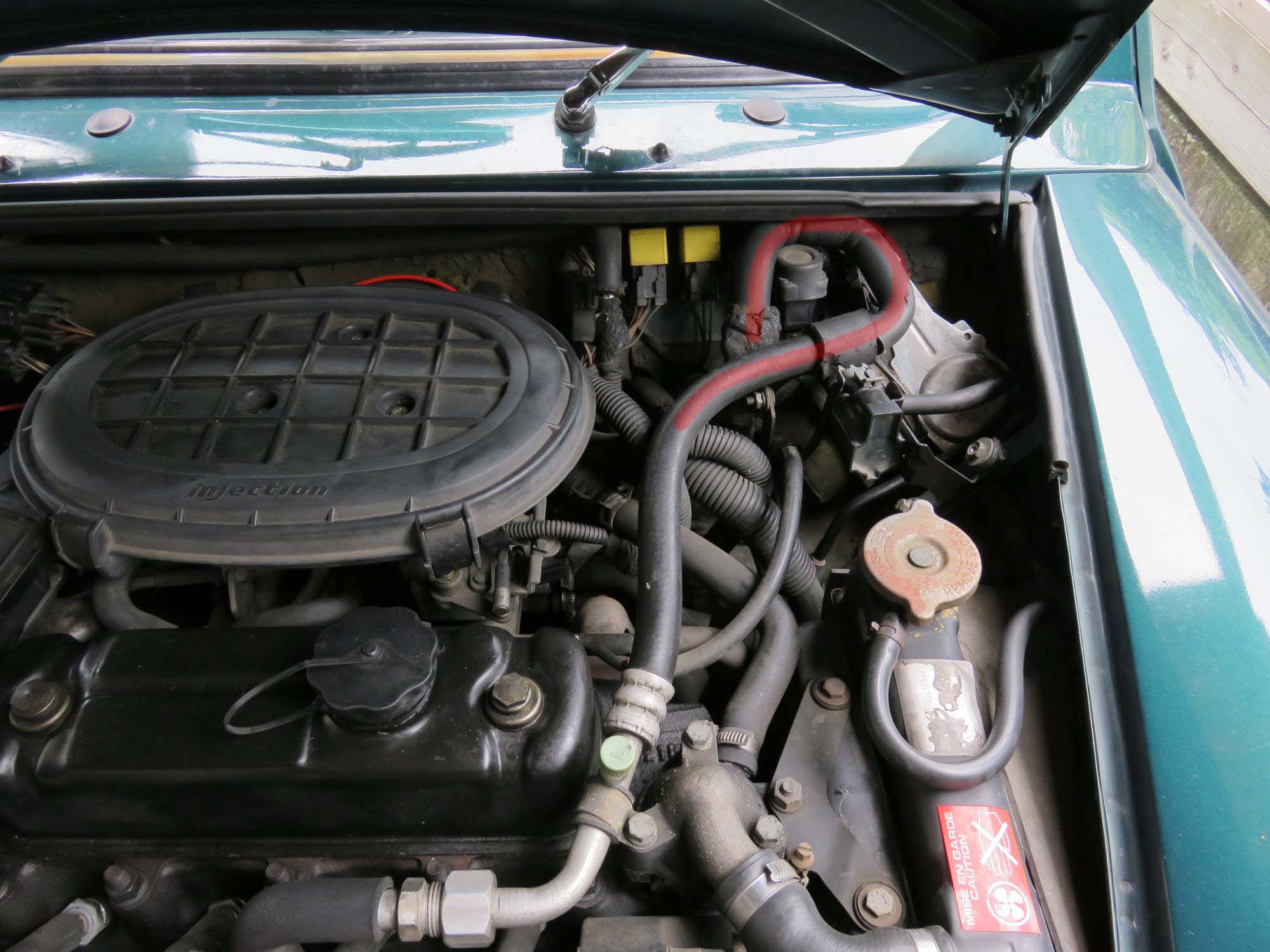

まず、トグロを巻いているクーラーパイプを引き出します。赤く塗ってる部分です。これが邪魔。


力技で引き出します。

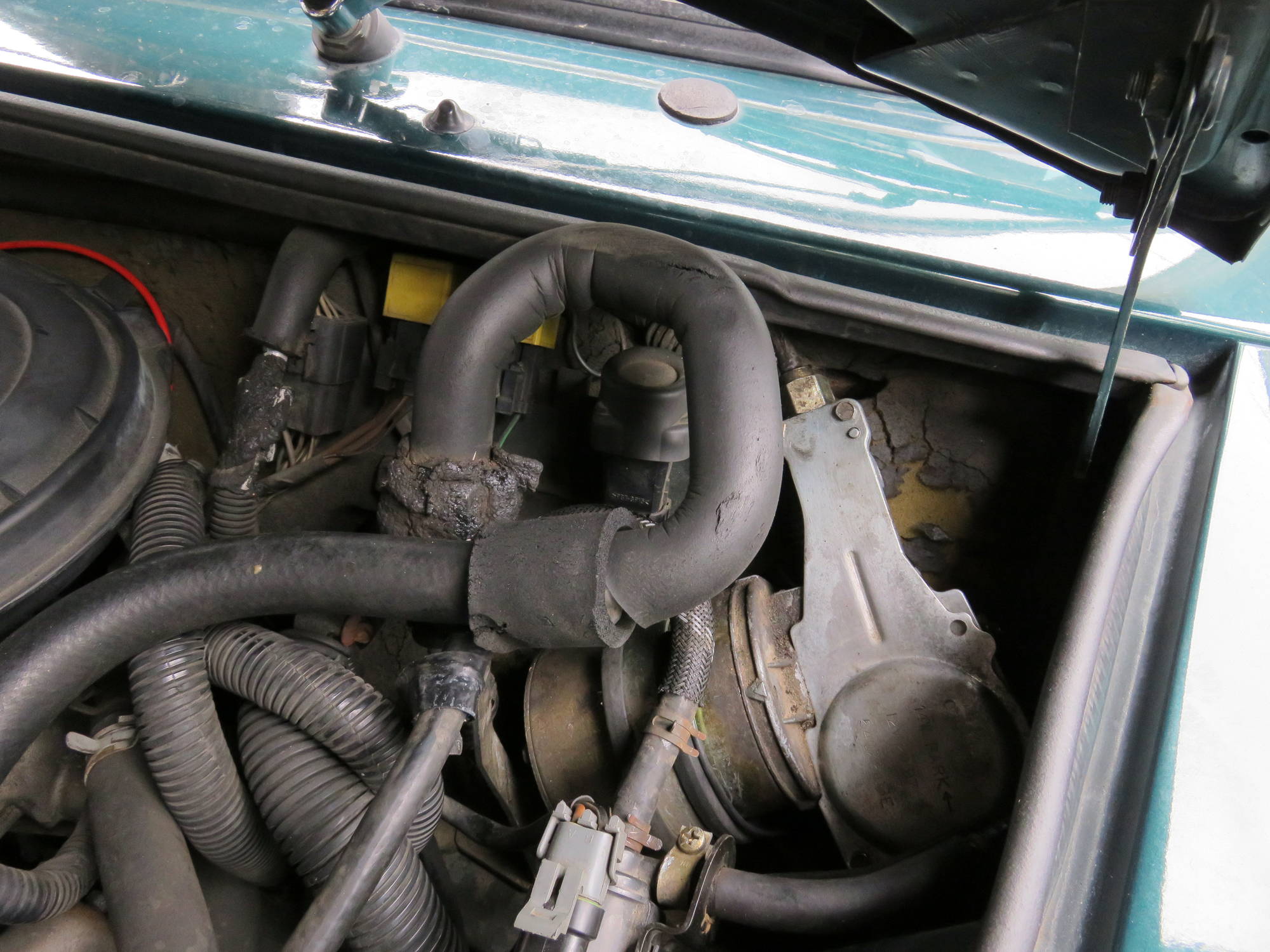

このぐるっと回った配管は本来の引き回し方なのでしょうか。ちょっと気になるところです。

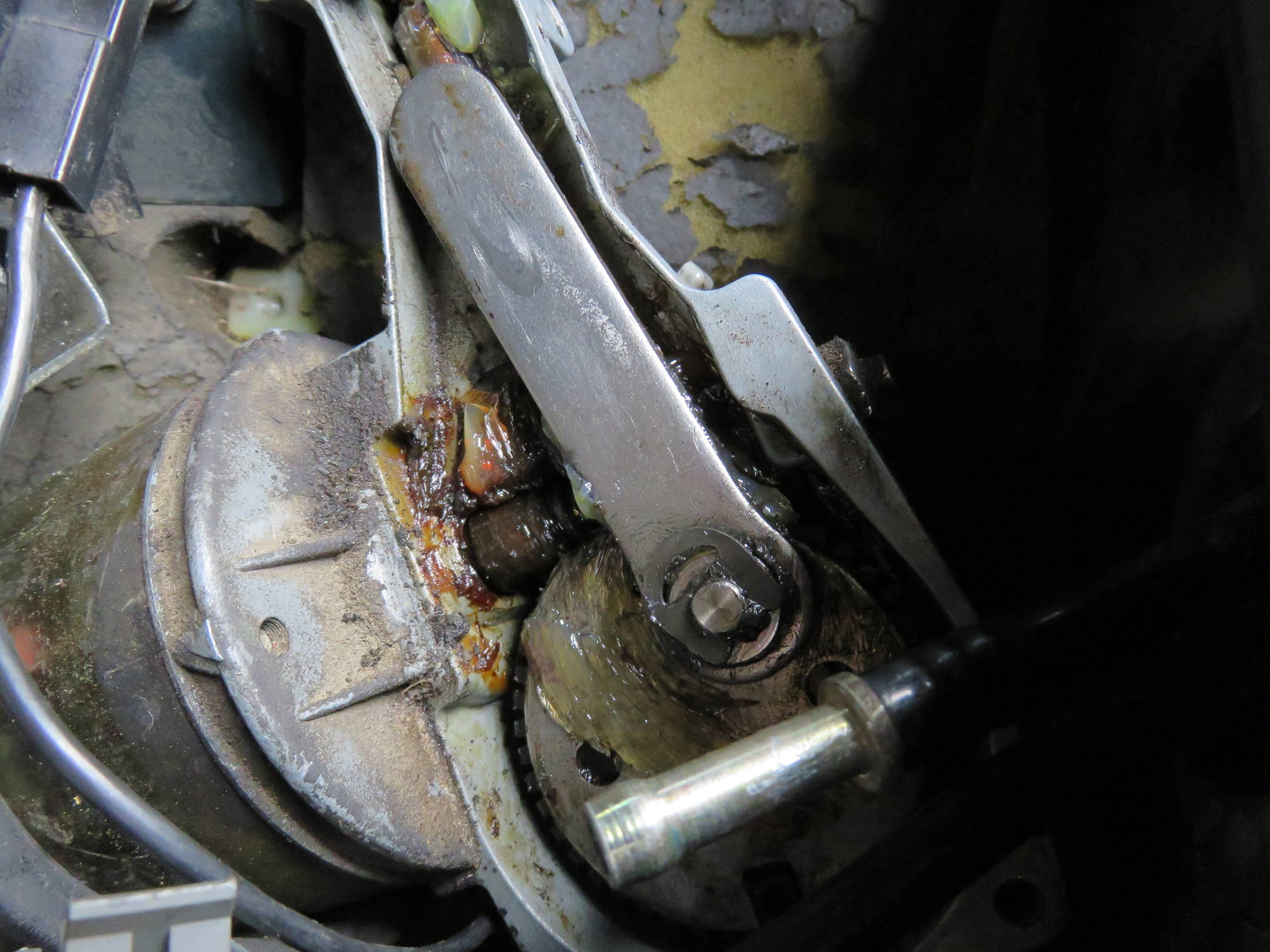

邪魔になる補器類を外して、クランク部分のフタも外し、モーターを取り出すことができました。
前回の3分の1くらいの所要時間です。

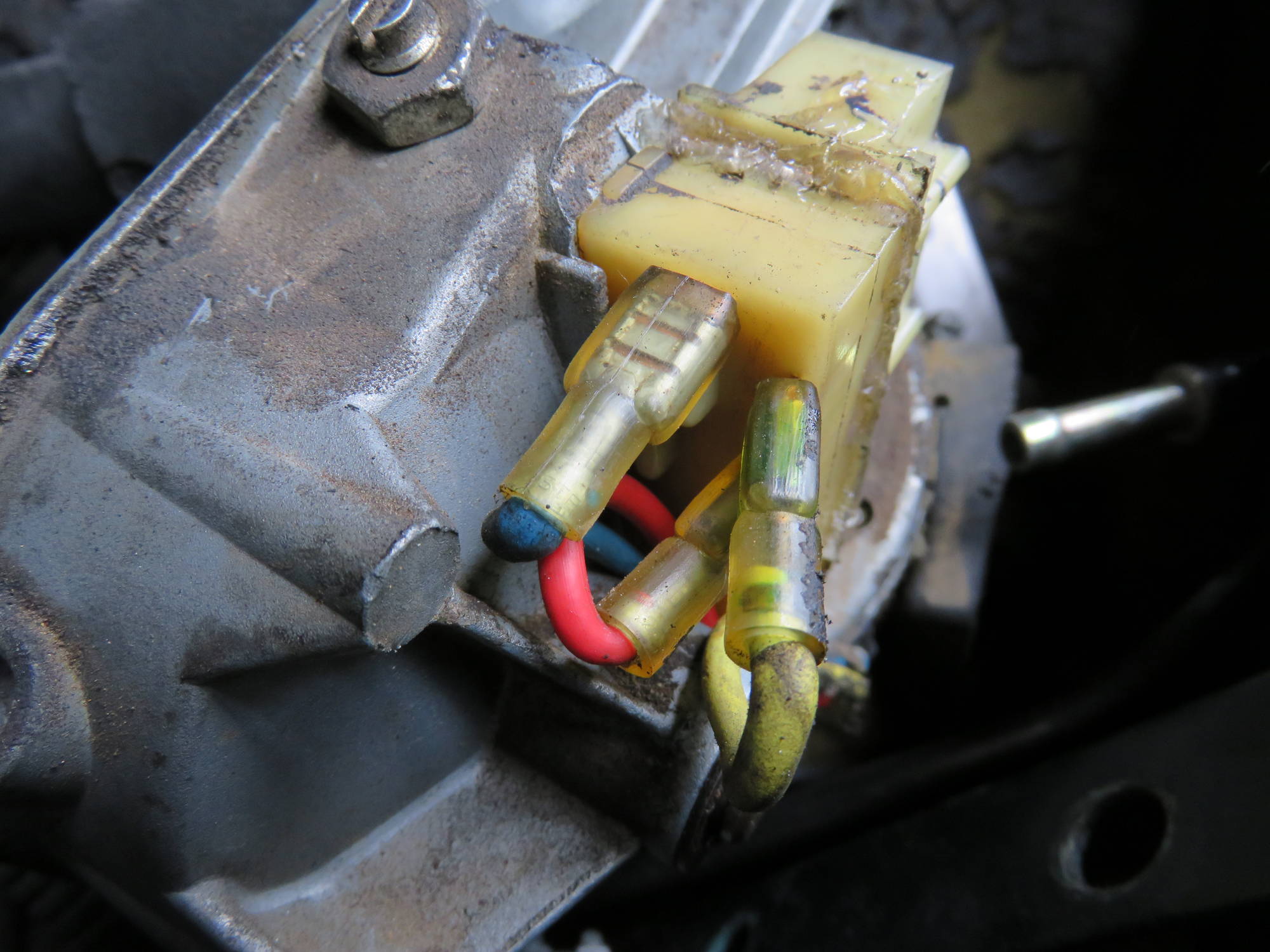

やっぱり掃除だけじゃダメだったパーキングスイッチ。
掃除したときケースを開けたので、その接着がうまくいかなかったようです。
ワイパーを作動させて壊したみたい。グラグラしてました。

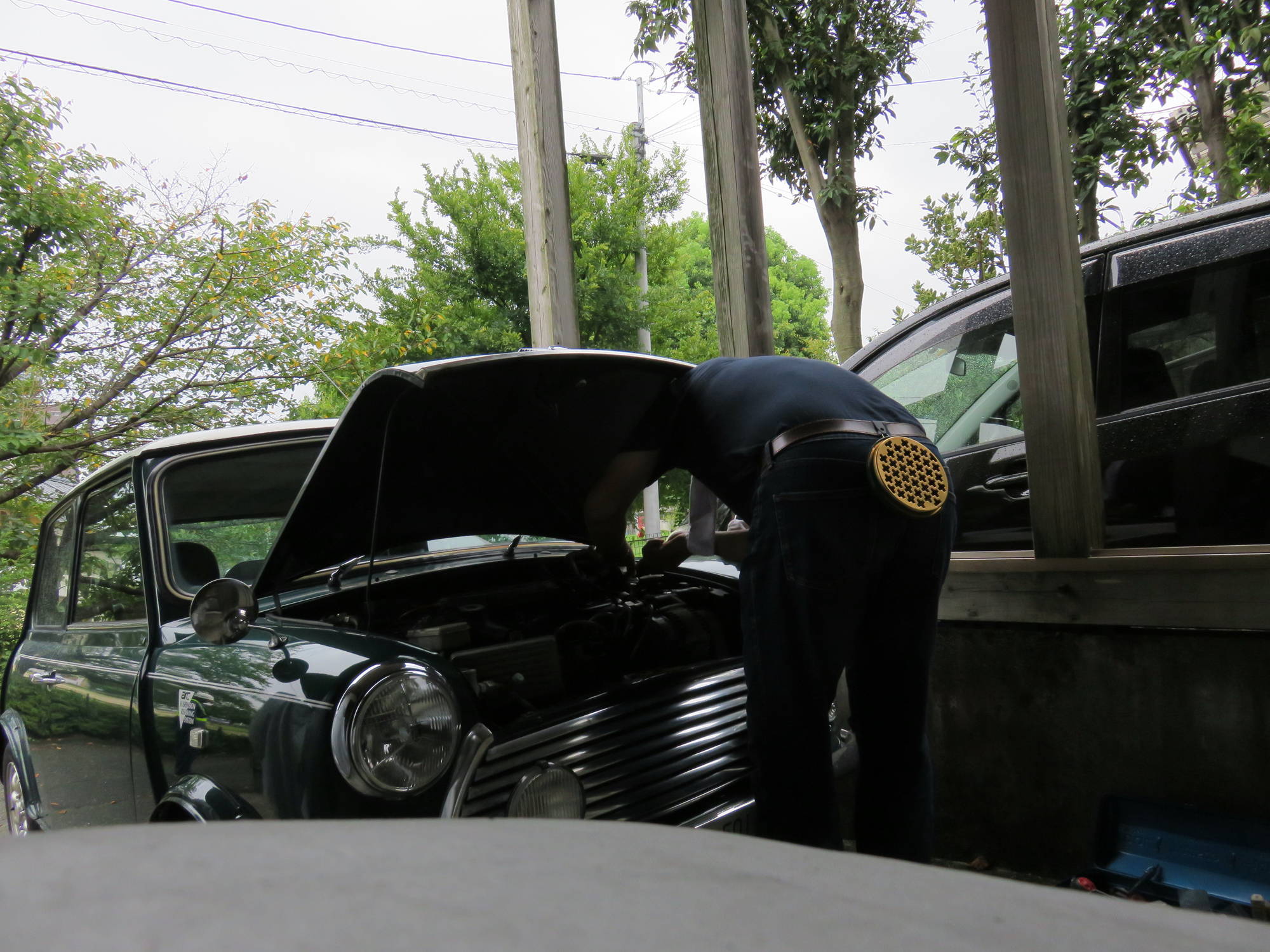

こんな格好で作業してます。
う~む、好きな女性には見せたくない。\(-。。-#ダレモミンテ

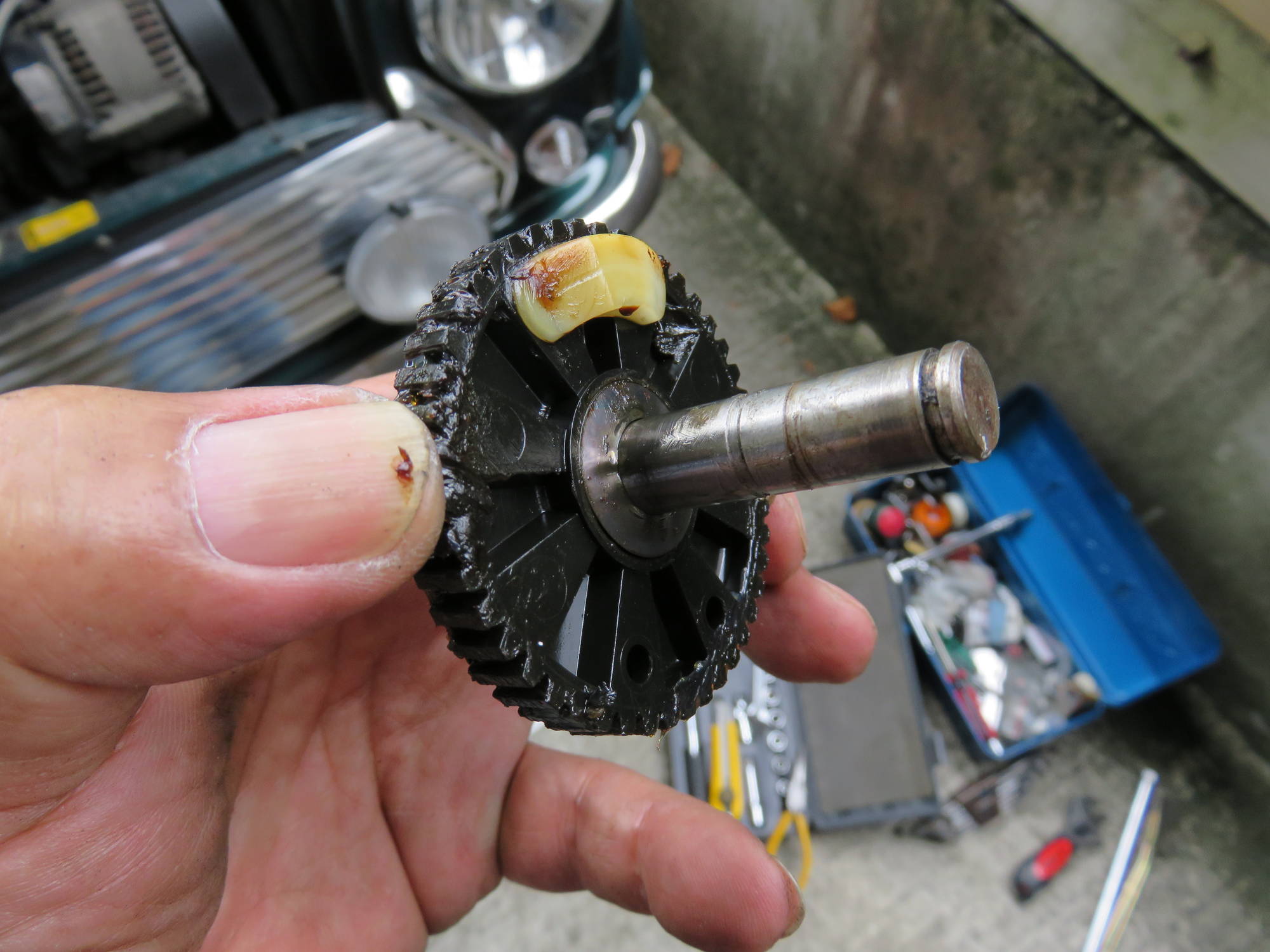

作業が順調に進んだので今回は中の円盤状のギヤも外し、古いグリスをパーツクリーナーで洗浄しました。
このプラスチックのこぶがパーキングスイッチの突起を押し込んでワイパーへの電流を遮断している、つまりワイパーの動きを止めているのだと思います。


ギヤ側もスイッチ側もプラなのでそれほどグリスはいらないと思い、こぶの部分に少しだけ塗っておきました。

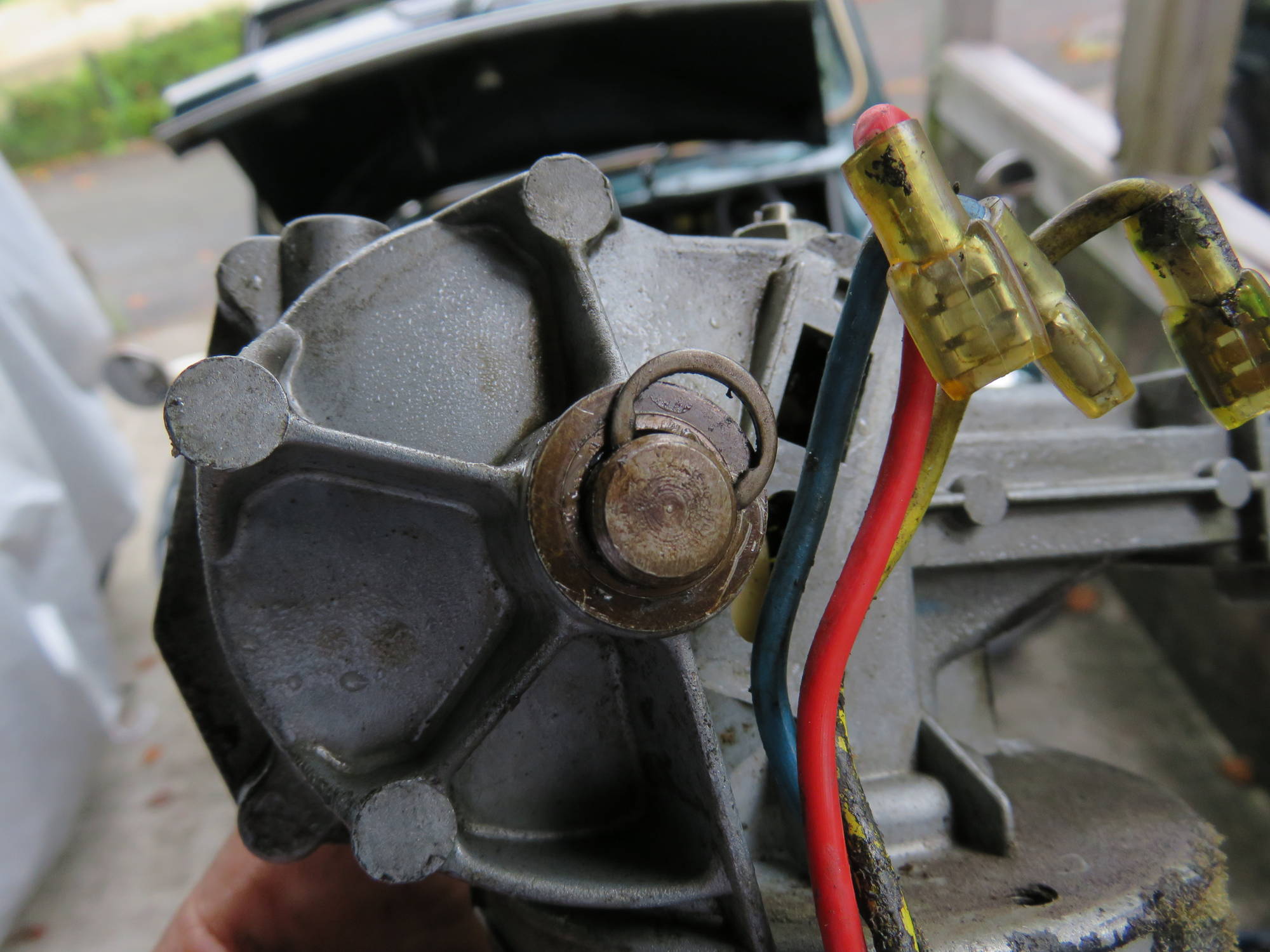

この円盤状ギヤの軸はケースの外に出ています。それを止めているスナップリング。
このリングも変な形ですね。取付・取外しは普通のプライヤーでできました。

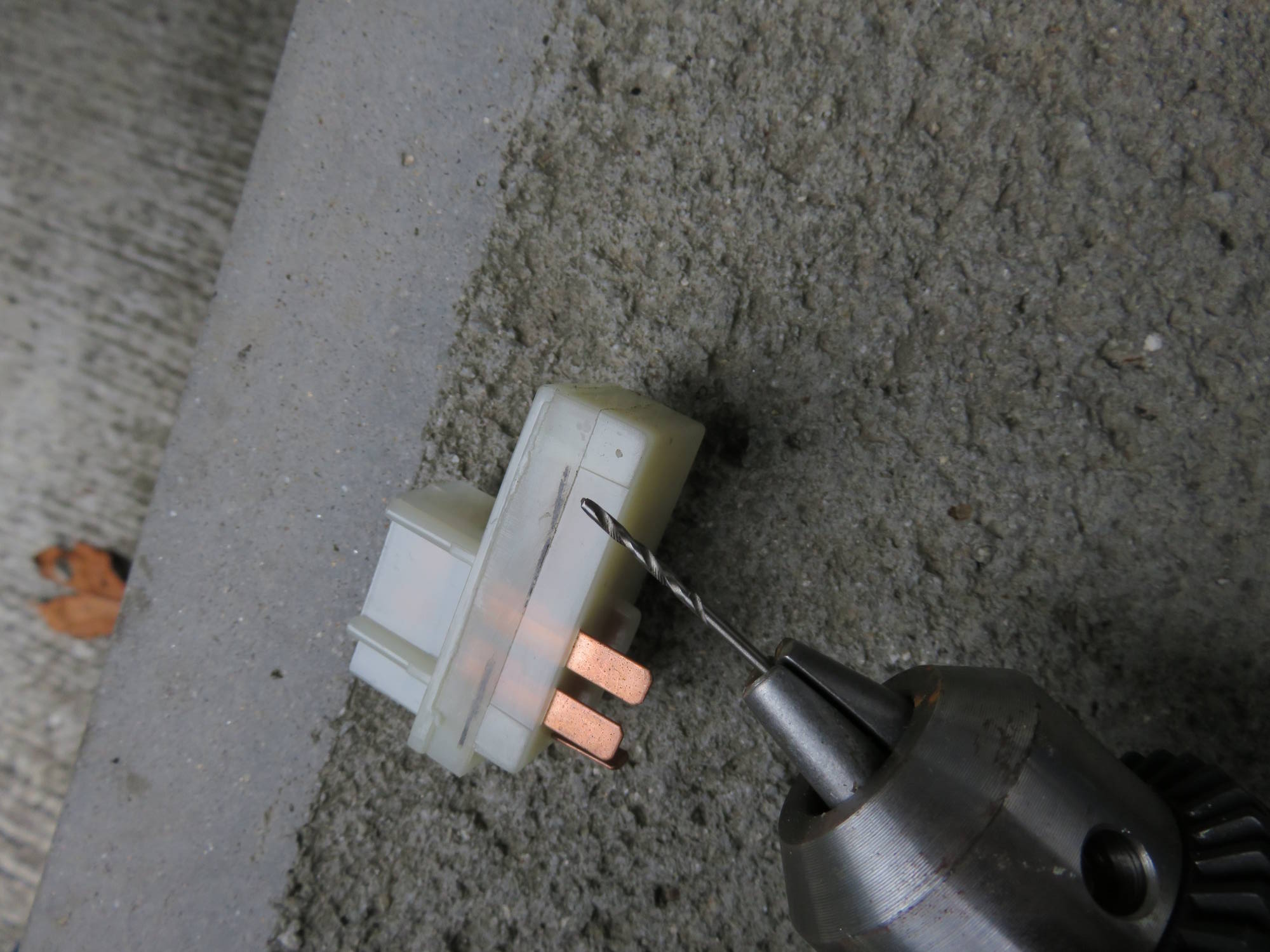

パーキングスイッチは取り付けの前に水抜きの穴を開けました。
一番下になる部分に直径1.5ミリを1つだけです。

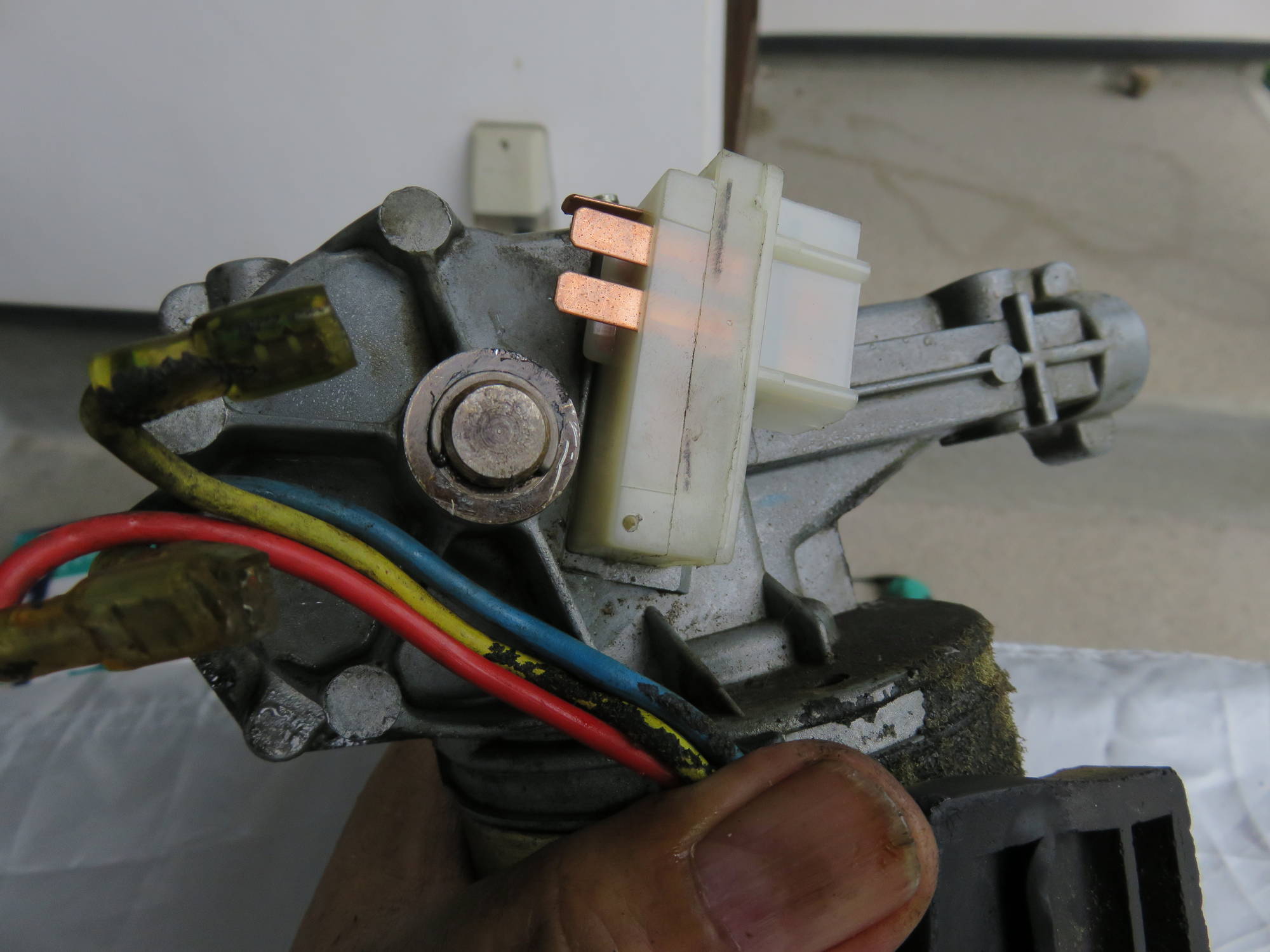

パーキングスイッチの取付はスライドさせるだけ。
クリップのような金具が固定してくれます。


補器類を元どおりに取り付けて作業完了。
写真の撮影時間から推定して、所要時間は1時間半くらいでした。
1回目の半分以下ですね。

港まで試走。
ワイパーだから、なにも走らなくてよかったんですけどね。ワハハ。(^^;


ちゃんと止まるようになりました。
ウレシイッ!
これで台風15号も大丈夫。( ̄ω ̄)チガウトオモウ
証拠の動画もアップしておきます。
