HMV102 修理

先日落札したHMV102、回すと異音がする。
レコードをかければその音にかき消されてしまうけど、無音状態では「カサカサ」「コトコト」とにぎやかだ。
静かさでいえば、日本ビクターのほうが上。世界の名機が日本製に負けてはいけないので、ちょっと見てみよう。

HMV102 修理_d0032222_00305293.jpg




音のひとつは原因が分かった。
プラッターの回転を止めるブレーキのフェルトがささくれ立って、それがプラッター内周に触っていた。
カッターナイフでささくれ部分を切って調整した。ついでにスプーンの格好をしたレバーの曲がりも修正。

HMV102 修理_d0032222_00334334.jpg

もうひとつの異音は内部のようだ。
ボード周囲のネジ7本と、トーンアームを置く収納フックのネジ2本を外すと、ボード全体がガバッと取れる。

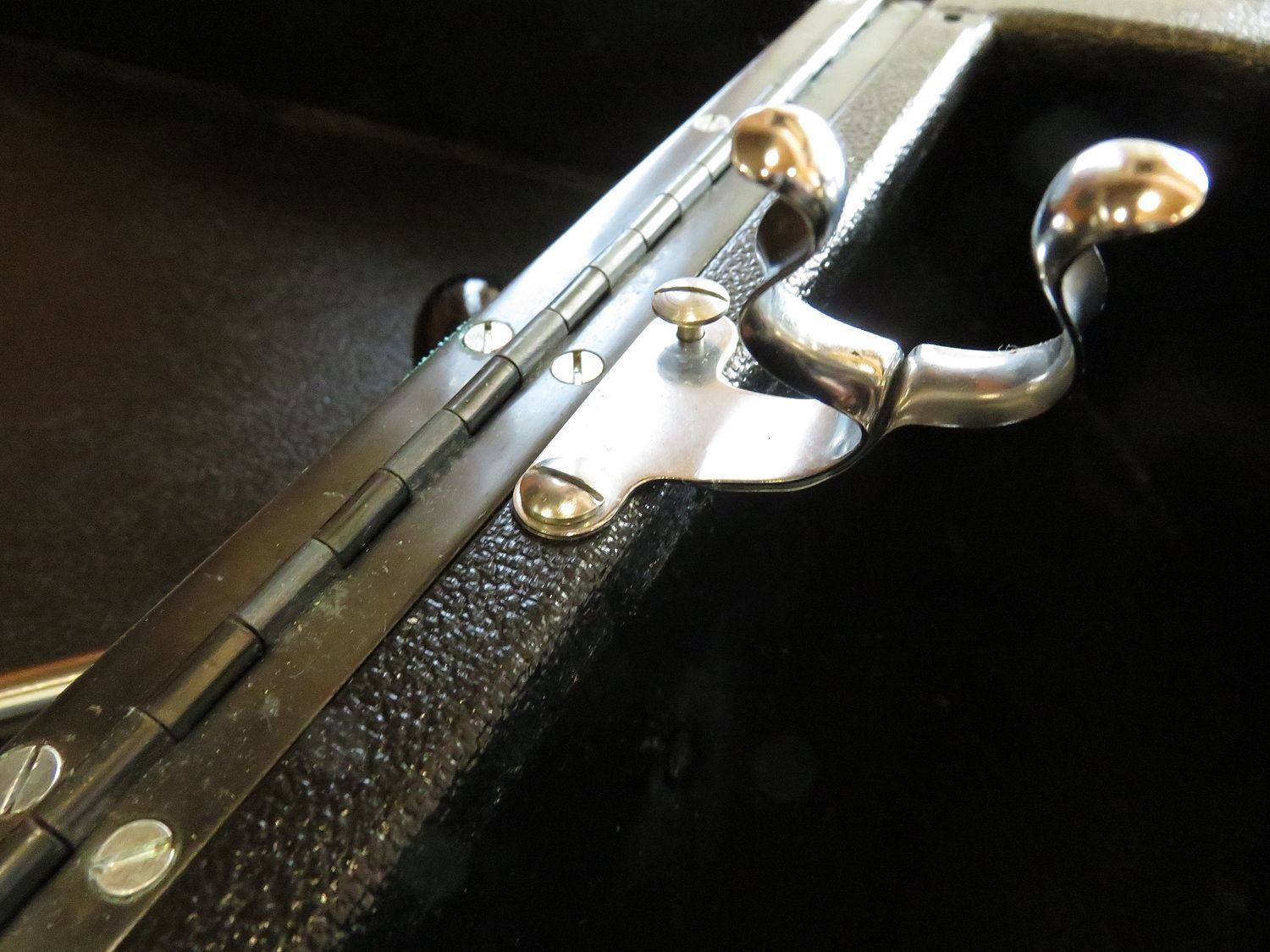

これがトーンアームを収納するフック。2枚の鉄板で首を挟むようになっている。
形が優雅だし手が込んでるなぁ。ネジは全部マイナスだ。

HMV102 修理_d0032222_00403626.jpg

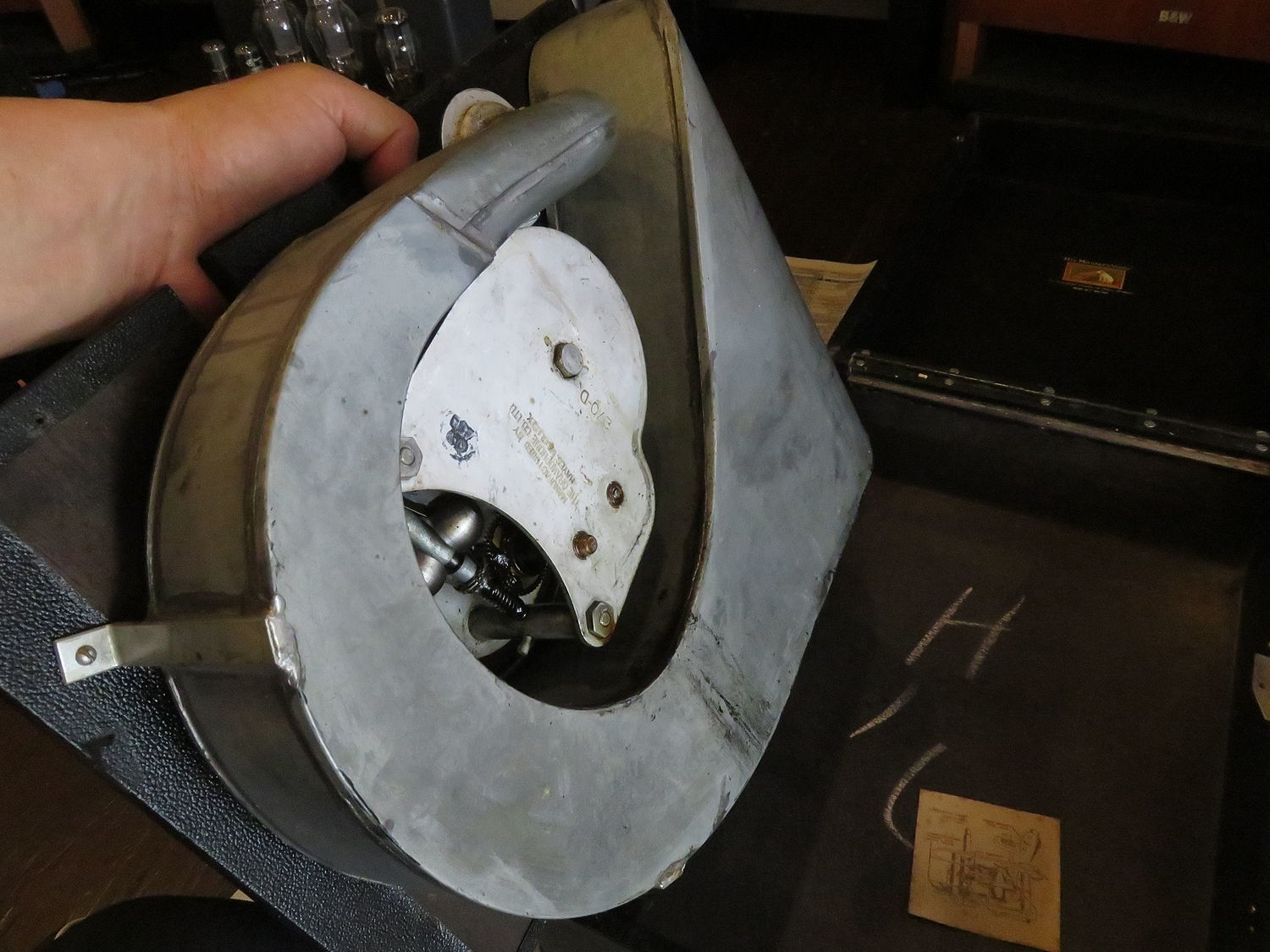

ボードの裏には中心にモーター(ゼンマイ式)があり、その周りを囲むようにホーンがある。
ホーンは鉄板をハンダづけして作ってあるようだ。

HMV102 修理_d0032222_00504972.jpg

ホーンは長いほど音が大きくなるし低音も出る。
これにブチルゴムでも貼ればデッドニングが効いて締まった音になるだろうが、そこまではやらない。オリジナルを大事にしよう。

HMV102 修理_d0032222_01161958.jpg

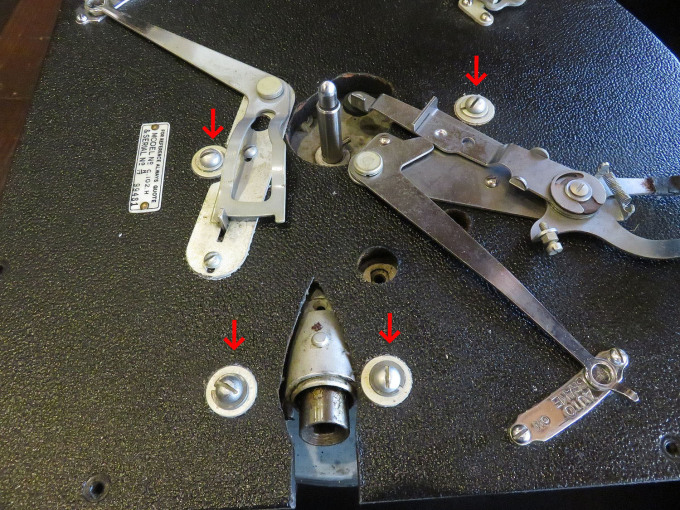

モーターは大きめのネジ4本で止めてあった(赤い矢印)。これを外したらドスンとモーターが落ちて、ちょっと驚いた。

HMV102 修理_d0032222_00480554.jpg

モーター単体でネジを巻き、異音の出どころを探る。すぐに分かった。

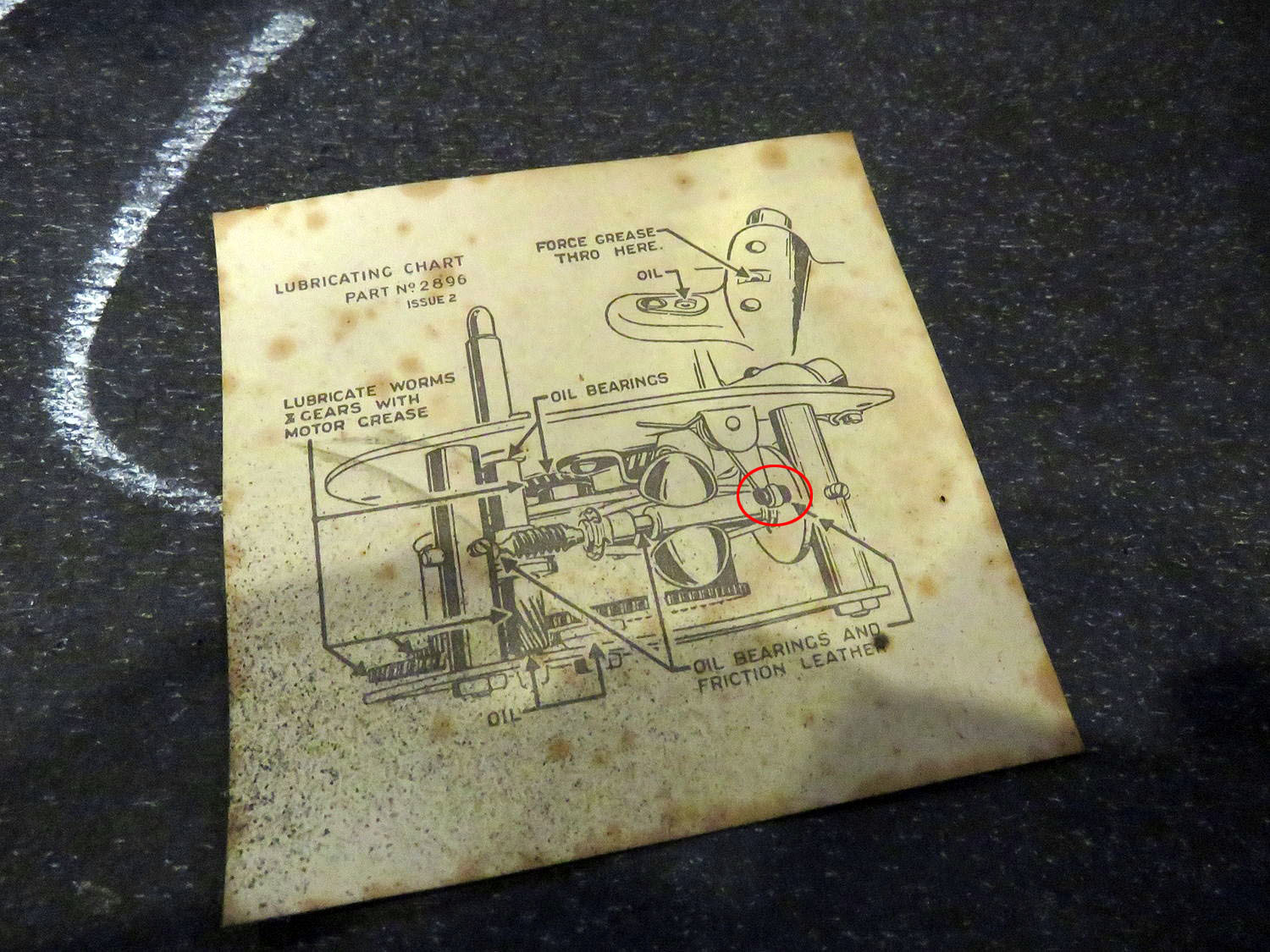

写真よりこっちのイラストが分かりやすい。蓄音機の内部に貼ってあったものだ。グリスアップポイントを示している。
赤い丸で囲んだ部分から音がする。
回転する真鍮の円盤にフェルトを押し当てて回転数を調整する構造。円盤に傷でもあるのだろうか。

HMV102 修理_d0032222_00592134.jpg

見たらフェルトが円盤の外周に当たっていて、フェルトの3分の1ほどは円盤からはみ出ていた。
ここは力技。ステーをプライヤーで曲げて、フェルトが正しい位置に来るようにした。
これが蓄音機の心臓部と言っていいだろう。球形のものはおもりで3個ある。これがけっこうな速度で回転する。
大きなマスを回すことで回転を平滑にしている。よく考えてあるなぁ。
回ると遠心力で板ばねが外へ広がり、結果として円盤を上に引き上げる。
円盤を押し下げると回転は遅くなる。上げると速くなる。(この写真では「上下」だが実際には水平移動)
演奏中は常に円盤とフェルトは擦れ合っているわけだが、本来ここはフェルトじゃなくて革だったんだろう。
あの紙に「FRICTION LEATHER」と書いてある。次に開けるときまで忘れていなかったら、ここに皮ひもを付けてみるかな。

HMV102 修理_d0032222_01030815.jpg

円盤をピカールで磨いたがカタカタという音が消えない。
次に綿棒に紙ヤスリを巻きつけて面研した。

HMV102 修理_d0032222_01052961.jpg

強く押し当てると回転が止まる。軽く押し当てれば回転は速いが、削るのに時間がかかる。
3回ほどネジを巻いて地道に円盤を削ったが、音は小さくなったものの完全には消えなかった。
でもだいぶきれいになったのが分かる。それらしい傷はないのだけれど・・・。

HMV102 修理_d0032222_01133470.jpg

古くなったグリスも交換したいところだが、今日のところは許してやろう。
というか、そこまでやる心構えができていなかった。
ウェットティッシュで油汚れだけは拭いた。

HMV102 修理_d0032222_01220098.jpg

間違えないよう順番に組み立てる。
この年になると直近の記憶はすぐ消えるから、くれぐれも用心しないとね。

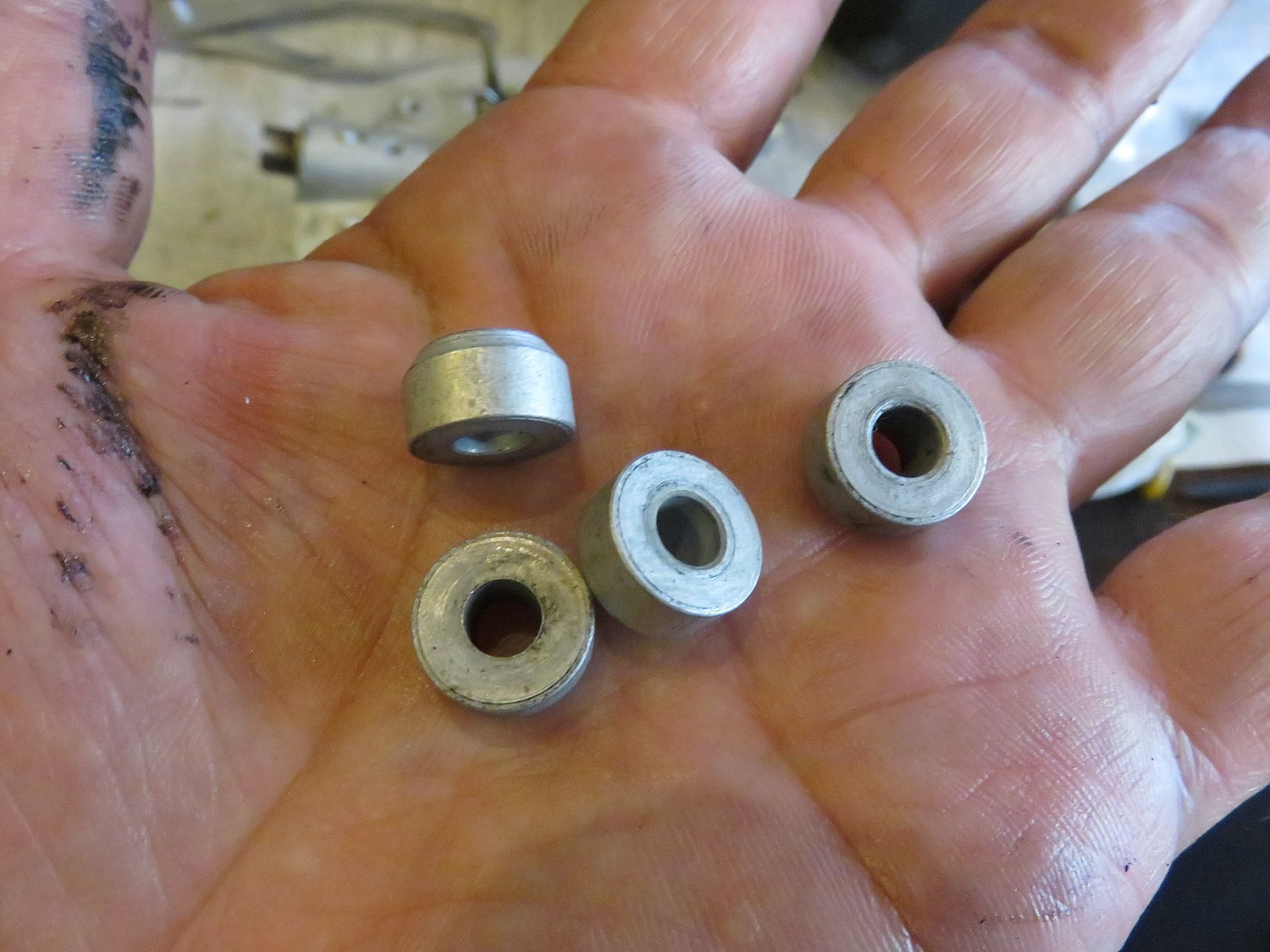

ケースの底に見たことのない部品が4つ転がっていたのにはビックリした。

HMV102 修理_d0032222_01264352.jpg

たぶんモーターがドスンと落ちたときに外れたのだろう。
モーターとボードの間に挟むスペーサーと考えれば、数も4つでつじつまが合う。
果たして、そのとおりだった。

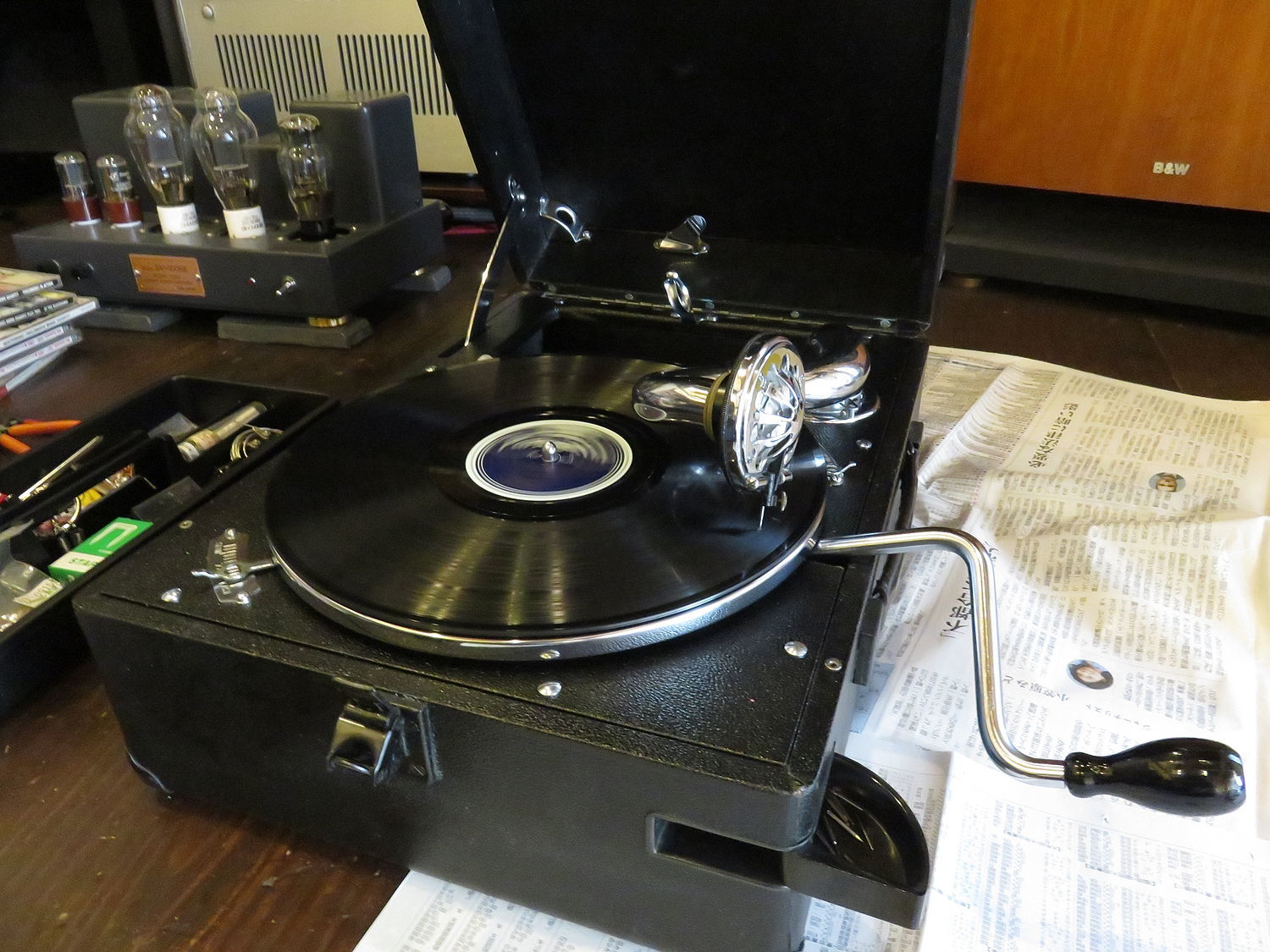

幸いネジが余ったりすることもなく、元どおりの姿になった。
異音も割に小さくなって、これなら気にならないかな。

HMV102 修理_d0032222_01305597.jpg

昼からバイクをいじることにした。
